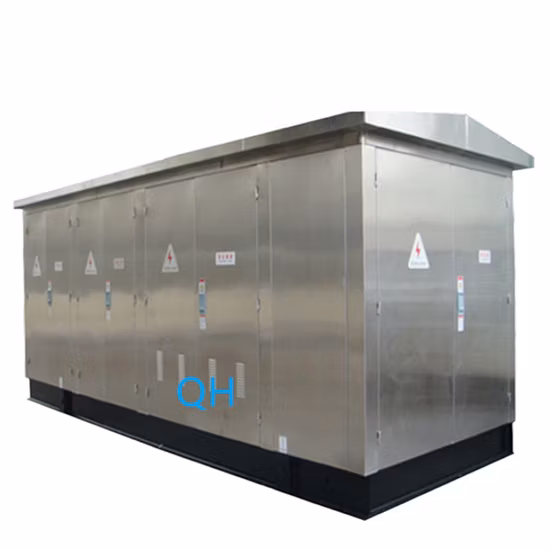

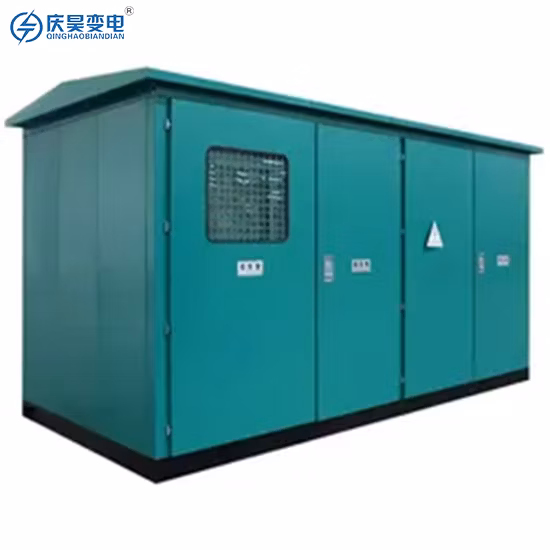

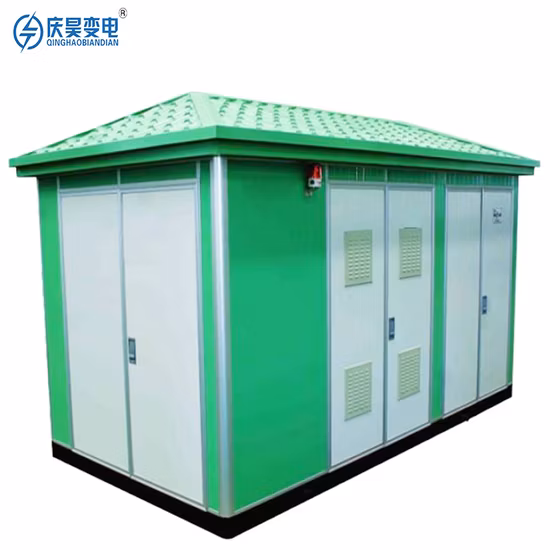

Equipamento de distribuição de energia de subestação pré-fabricada de alta e baixa tensão no atacado de fábrica

Informação básica.

Marca comercial	TORRE
Origem	China
Código HS	850421
Capacidade de produção	500 unidades/mês

Descrição do produto

Informação básica.

Modelo NÃO.	ZGS-125KVA	Faixa de aplicação	Arranha-céus
Material da casca	Aço inoxidável	Grau de proteção da casca	IP30
Marca	Rooq	Pacote de Transporte	Pré-embalagem
Marca comercial	TORRE	Origem	China
Código HS	850421	Capacidade de produção	500 unidades/ano

Descrição do produto

Resumo
O transformador trifásico montado em bloco da Rooq é oferecido em uma variedade de designs e configurações.
As páginas a seguir descrevem os designs padrão e as opções comuns disponíveis.
Alguns projetos e opções especiais podem exigir engenharia adicional, coordenação de fábrica, requisitos de aplicação incomuns ou necessidades especiais de fabricação.
Impedâncias mais altas limitam as correntes de falta secundárias de modo que a coordenação com disjuntores secundários em caixa moldada de baixa tensão geralmente é possível. (Baixas impedâncias também estão disponíveis se necessário para paralelismo, e assim por diante.)
A cor padrão é verde montado em almofada [Munsell® Green (#7GY3.29/1.5)]. ANSI #24, 61 e 70 estão disponíveis como opções.
Padrão
Os transformadores montados em bloco descritos neste catálogo são projetados e testados de acordo com IEC/BSEN 60076,IEC61330,IEC62271,IEC60721, IEEE C57.12.00 etc.
Características
Avaliações de potência comuns:
30, 50, 80.100.125.160, 200, 250, 315, 400, 500, 630, 800, 1.000, 1.250, 1.600, 2.000, 2.500 kVA.
Este transformador foi projetado para tensões ≤ 36 kV. Valores específicos não são fornecidos para este parâmetro devido à grande variedade de tensões utilizadas. Os transformadores podem ser fornecidos sob demanda para operar em duas tensões primárias diferentes, a mudança entre essas tensões de entrada tem duas alternativas básicas: • com um comutador primário que pode ser comutado sem carga e sem tensão aplicada • ou trocando os terminais sob a tampa. A tensão secundária sem carga é alocada em 400V, 415V, 433V, embora outras tensões possam ser fornecidas sob demanda. Quando o uso requer duas tensões, podem ser fornecidos transformadores com duas tensões simultâneas. Neste caso, as tensões sem carga são definidas para 400 V (230 V), 415 V (240 V), 433 V (230 V). De acordo com os padrões IEC /BSEN 60076, estas são definidas de acordo com a tensão mais alta para o material, sendo o nível imediatamente acima a tensão nominal.

Tensão máxima admissível do material	12kV	17,5kV	24 kV	36kV
Tensão suportável	28kV	38kV	50kV	70kV
Nível básico de isolamento	75 kV	95kV	125kV	170 kV

Detalhes de construçãoI-Outside
Quatro ganchos de elevação
II-Compartimento de média tensão
Compartimento terminal aparafusado com soleira frontal removível
Portas de armário articuladas e removíveis
